Le réseau informatique du Cen Centre

Votre poste fait parti d’un réseau, vous le savez, oui mais lequel ??

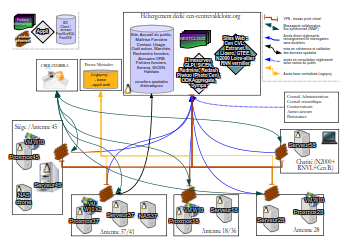

Vous pouvez suivre les explications suivantes en regardant le schéma suivant

Le réseau local

C’est le plus proche de vous, tous les ordinateurs concernés sont à portée de main, vous pouvez les toucher.

• Sur les sites de Chartres, Tours, et Vierzon :
  • chaque salarié utilise un poste différent sous windows,
  • chaque salarié a un compte utilisateur propre,
  • un poste stocke tous les fichiers de l’antenne, il est appelé serveur :
    • personne ne travaille directement dessus,
    • seules les données de ce poste sont sauvegardées,
    • il gère les utilisateurs du réseau,
    • il tourne sous Linux et, de ce fait, ses fichiers sont accessibles de l’extérieur via un protocole et des outils spécifiques,
  • un autre ordinateur est présent sans que personne ne l’utilise. Il fonctionne en permanence et gère les entrées/sorties avec l’extérieur, autrement dit internet. Ce poste est appelé passerelle ou parefeu. Il tourne sous une distribution linux (PFSENSE). Il permet la communication entre tous les postes de la région par le biais d’un canal sécurisé appelé VPN qui relie les antennes les unes aux autres,
  • une box internet établit votre connexion à internet. Il est branché directement sur la passerelle, donc si cette dernière est éteinte, plus d’internet !

• Charité : même configuration que sur les autres antennes avec quelques particularirés
  • tous les salariés de la réserve et du Cen Bourgongne utilise le même identifiant d’utilisateur, le chargé de mission N2000 un autre compte,
  • les salariés du Cen Bourgogne ont accès aux ressources du réseau local mais l’administration de leurs postes informatiques restent du ressort de leur Cen de rattachement.

• Orléans
  • chaque salarié utilise un poste différent sous windows ou linux,
  • chaque salarié a un compte utilisateur propre,
  • le poste "Serveur45" est dédié à stocker toutes les données du siège comme de l’antenne 45, c’est donc le serveur de fichier,
    • personne ne travaille directement dessus,
    • seules les données de ce poste sont sauvegardées (exception faite du poste de communication),
    • il tourne sous Linux et, de ce fait, ses fichiers sont accessibles de l’extérieur via un protocole et des outils spécifiques,
  • La configuration du parefeu permet la prise en main à distance des ordinateurs et l’accès sécurisé au serveur45, le tout par un canal sécurisé VPN.

Le réseau distant

Vous utilisez d’autres serveurs, et d’autres espaces de stockage d’information, mais à la différence de ceux du réseau local, vous ne pourrez pas les toucher, et pour cause, le matériel est ailleurs.

• Quels sont les services que j’utilise qui sont ailleurs ?
  • l’extranet (cf article suivant),
  • le site internet (cf article suivant),
  • le nextcloud (cf article sur serveur FTP,
  • le serveur de messagerie et le calendrier partagé zimbra, c’est lui qui vous permet de recevoir vos mails et de les envoyer. C’est la aussi que l’on crée les adresses mails et mailing listes.
• Concrètement, c’est où ?
  • Zimbra est hébergé par un sous-traitant de l’ORB (ex ATEN),
  • Pour tous le reste, nous louons chez un hébergeur qui se nomme OVH un ordinateur pour nous tout seul, on appelle donc çà un serveur dédié,
  • le serveur est sous proxmox (hyperviseur) et s’administre entièrement à distance depuis n’importe où, à condition d’avoir les paramètres de connexion et les outils,
• Un serveur dédié chez un hébergeur, pourquoi ?
  • nous profitons de meilleurs débits (bande passante) que si le serveur était situé dans nos locaux, et on a une garantie de disponibilité permanente de cette connexion,
  • la prise en charge des pannes matériels est à la charge de l’hébergeur,
  • l’hébergeur nous met à dispo un espace de sauvegarde de grande taille.
