Ajout de symbologie type pour habitat et gestion
Afin d’homogénéiser les cartes d’habitats et de vous simplifier le travail, nous vous mettons à dispo une palette de symbole pour Qgis.
Vous la téléchargez ici (bouton droit de la souris, "enregistrer la cible du lien sous").
Cette palette est compatible à partir de la version 2.0 de Qgis, donc pour commencer, si ce n’est déjà fait, commencer par vous mettre à jour, cf article suivant.
Installation
- aller dans le menu "Préférences->Gestionnaire de symboles",
- cliquer sur le bouton en bas "Partager" et choisir "Importer",
- dans localisation, aller chercher le fichier que vous avez téléchargé et laisser les autres paramètres par défaut (cf capture ecran ci-dessous),

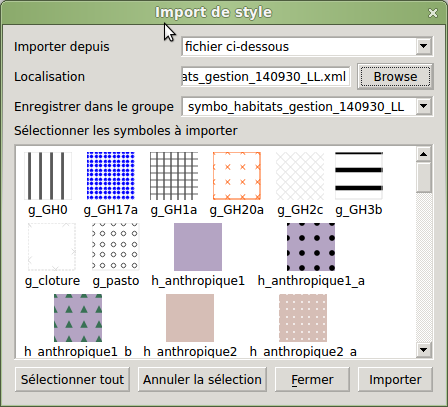

Import de style - cliquer sur "sélectionner tout" puis sur "Importer",
- finaliser en cliquant sur fermer.
Vérification du résultat :

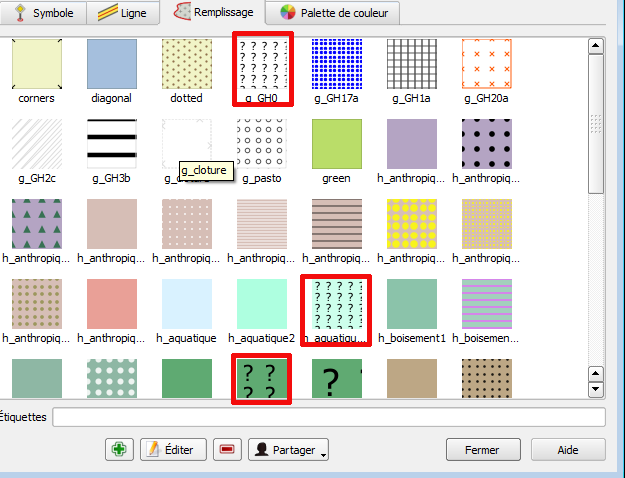

- aller dans l’onglet Remplissage, si vous voyez des symboles avec des " ?" (comme ci-dessous entouré en rouge), c’est que Qgis ne trouve pas certains symboles SVG sur votre configuration.
symboles incomplets
Pour résoudre ce soucis d’accès aux pictos SVG :
- aller dans le menu "Préférences" -> "Options",
- aller sur l’onglet Système (à gauche),
- dans les "chemins SVG", cliquer sur ajouter et aller déclarer le chemin "S :\outils\SVG" (ou d :\sig\outils\SVG pour les postes "nomades", me contacter pour mise à jour du contenu de ce répertoire)

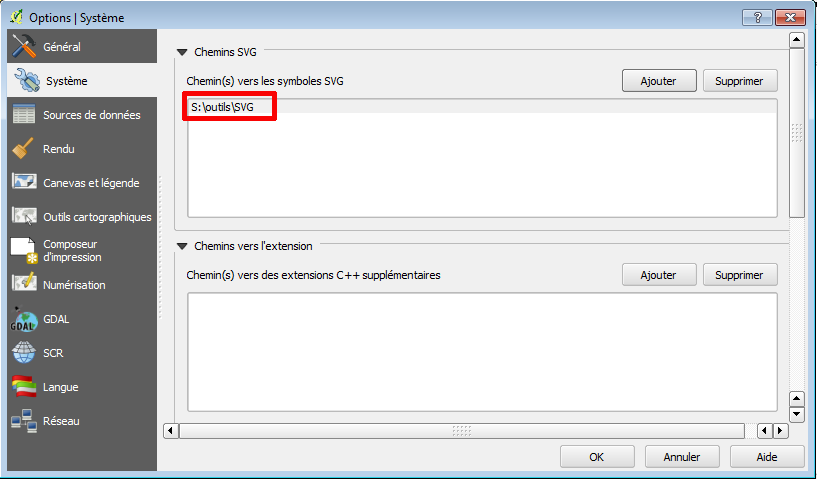

Définition répertoire SVG - valider en cliquant sur OK et redémarrer Qgis.
Utilisation
Vous constaterez tout de suite qu’il ne s’agit pas du tout d’une correspondance entre chaque intitulé d’habitat et une représentation. L’idée est de respecter les couleurs de bases ici proposée par grands ensembles d’habitat. La palette vous propose en plus quelques exemples de déclinaison pour vous donner des idées.
Pour les symboles de gestion, ce sont quelques exemples de trames permettant de mettre en place des chevauchement de symbologie puisque c’est souvent ce à quoi on est confronté avec ces données. Ces trames peuvent bien entendu servir pour tout autre type d’information.
Cartographiez bien, et surtout, pensez Sémiologie graphique !.
