BD Topo et BD Alti disponibles

BD topo et BD alti ?

Il s’agit de deux des différentes composantes du Référentiel Général à grande Echelle (RGE) de l’IGN :

• la BD topo est la composante topographique (description la plus précise et fidèle possible du réel) au format vecteur et en 3 dimensions (altitude sur chaque objet),
• la BD alti la composante altimétrique,
• la BD ortho la composante image,
• la BD parcellaire la composante parcellaire cadastrale.

Le produit scan25 est désormais un dérivé de ce RGE, une "rastérisation" de ces données vecteurs.

Thématique de la BD Topo

Les différentes thématique sont :

• le réseau routier, comprenant le réseau de voies de communication dans son intégralité (revêtu ou non), le réseau « adressé » c’est-à-dire une sélection des tronçons possédant un nom de rue, une sélection de chemins et sentiers, et une description du réseau revêtu selon son importance (hiérarchisation du réseau). Ce thème comprend également les toponymes se rapportant au réseau routier,
• le réseau ferroviaire : les voies, aires de triage, téléphériques et autres transports par câble, les gares et les toponymes se rapportant au réseau ferré.
• le réseau de transport d’énergie : haute et très haute tension, et les conduites utilisées pour le transport de matière première.
• le réseau hydrographique : les cours d’eau, les surfaces d’eau, les réservoirs et autres points d’eau. Ce thème comprend également les hydronymes.
• les bâtiments (indifférenciés, industriels et remarquables) et autres constructions.
• la végétation arborée.
• l’orographie, décrivant des ruptures de pentes artificielles, et les toponymes relatifs au relief (oronymes).
• la structure administrative (communes, arrondissements urbains pour Paris, Lyon et Marseille), ainsi que les chefs-lieux.
• les points d’activité ou d’intérêt (PAI), qui localisent des bâtiments ou sites ayant des caractères particuliers (administratif, religieux, sportif...).
• les toponymes de lieux-dits.

Pour en savoir plus,

• consultez la documentation en PDF dans le répertoire ’sig/data/referentiel/BD_Topo/[2014]’, notamment le fichier ’DC_BDTOPO_2-1.pdf’
• regardez sur le site de l’ign

Exploitation

Pour la BD topo, deux vidéos de présentation.

La première :

• pour chaque département, il y a un projet qui permet d’ouvrir toutes les couches de la BD topo avec leur symbologie, il s’appelle ’BDT_2.1_dptXX.qgs’ (ou XX est le numéro de département, vous le trouverez dans le répertoire sig/data/référentiel/BD_topo/[2014]/dptXX, attention à ne pas modifer ce projet SVP, si vous voulez le réutiliser, faites ’enregistrer le projet sous’,
• à l’ouverture de ce projet, il manquera des couches, pas d’inquiétude, çà veut dire qu’elle n’existe pas dans votre département (exemple les arrondissements),
• données vecteur oblige, ce qui est affiché sur la carte varie en fonction de l’échelle, que ce soit les étiquettes comme les géométries, cela permet d’avoir un fond adapté à votre échelle de travail.

La seconde :

• on peut ouvrir individuellement chaque couche composante d’une thématique. La symbologie est pré-enregistrée. Attention toutefois à l’encodage qui n’est pas en ’UTF8’, mais en ’CP1252’ (appelé aussi ’windows-1252’), s’il n’est pas bien défini, la symbologie ne fonctionnera pas (à cause des accents).
• on peut gérer l’ordre d’affichage des couches,
• la aussi, l’affichage en fonction du zoom est actif (modifiable dans les propriété de chaque couche).

Pour la BD alti, il faut savoir qu’elle est visible dans un format raster. Voici comment l’utiliser en deux vidéos également.

La première :

• on ouvre une couche raster, la bd alti se trouve dans ’sig/data/referentiels/BD_alti_25m’. Le type à définir est ’ArcInfo ASCII Grid’,
• à l’ouverture, vous verrez que la couche est déjà mise en forme en terme représentation, vous pouvez la modifier, mais autant vous prévenir, c’est délicat pour en tirer une bonne visualisation,
• ici on ajoute une couche vectorielle, les limites départementales pour se repérer,

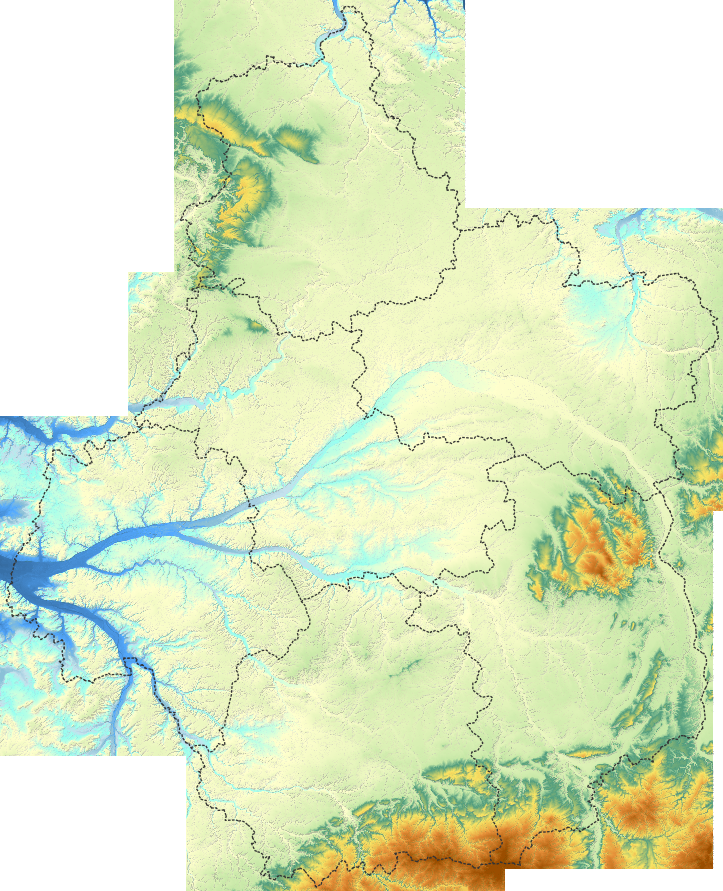

• à partir de la bd alti brute, on peut calculer des représentations différentes de l’altimétrie (courbes de niveau, pentes...), en l’occurence, je vous ai préparé une vue d’ombrage pour la région entière, le fichier ’BD_alti_25m_ombrage.tif’ et mis en forme, çà donne une lisibilité encore plus grande du relief,
• on ajoute le réseau hydro de la BD topo, çà permet de bien mettre en valeur la topographie,

La seconde :

• sur la base des couches chargées précédemment, on utilise le bouton d’identification pour interroger la BD alti et obtenir l’altitude à chaque point ou l’on clique.

Maintenant à vous !
