MeP, actualisation et modification de l’usage

Fin de la maintenance du Plugin MeP

Nombreux sont ceux parmi vous qui me le dise, Qgis évolue vite, trop vite, on n’arrive pas à suivre. Et bien pareil pour l’équipe informatique. On ne peut pas tenir le rythme en terme de mise à jour du plugin MeP développé en 2010 par Benoit Perceval.

Fini le bouton vous affichant une fenêtre qui vous permettait de sélectionner un format de papier et un thème.

Mais tout n’est pas perdu pour autant, les modèles de mises en page sont eux toujours exploitables et maintenables, et c’est le sujet de cet article.

Utilisation des modèles de mise en page

Pour ceux qui ne peuvent pas attendre, vous pouvez regarder cette vidéo qui vous explique la manip.

Vous êtes dans Qgis, vous avez mis en place un certain nombre de couches et voulez passer à l’édition d’une carte.

• Allez dans le menu "Projet->Gestionnaire de Composition",
• Dans la nouvelle fenêtre, cliquer sur la liste déroulante de l’item "nouveau depuis un modèle" et choisissez "Spécifique",



• cliquer sur le bouton "..." permettant de spécifier le modèle que vous allez utiliser,



  ,

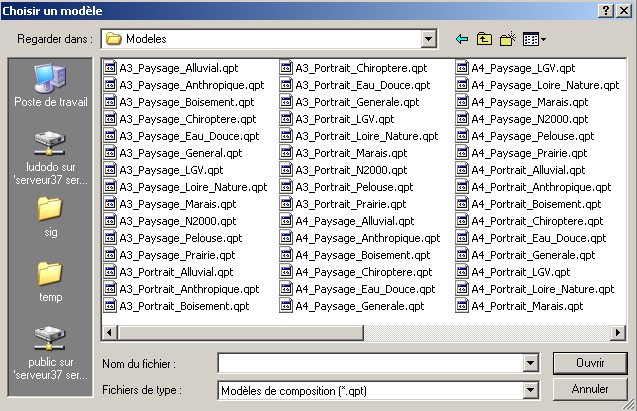

• dans la fenêtre qui s’ouvre, chercher le répertoire "s :\outils\mep_rezo\Modeles" (identique ou que vous soyez, sauf postes linux et travail hors réseau sur portable), vous voyez apparaître tous les modèles qui sont organisé par "taille de papier + orientation + thème [1]",sélectionnez celui qui vous intéresse et cliquez sur ouvrir,

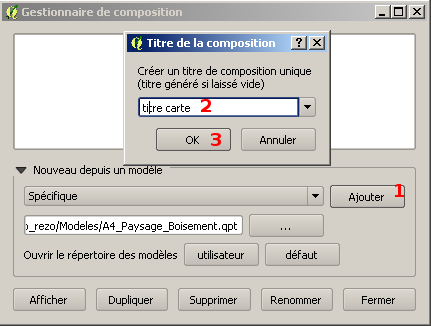

• cliquez sur "ajouter" (1), une fenêtre s’ouvre et vous demande de taper le nom de votre carte (2), puis on valide avec le bouton OK (3), votre nouveau composeur va s’ouvrir,



  ,

Première post-configuration du composeur

Dans ce nouveau composeur qui comporte tous les éléments nécessaires, quelques opérations préalables sont à réaliser :

• vérifier dans la liste des éléments que vous n’avez pas des éléments verrouillés qui vous empêcherait de les modifier, ce sont ceux pour lesquels la case est cochée en dessous du verrou , comme sur l’exemple ci dessous l’élément "échelle graphique",

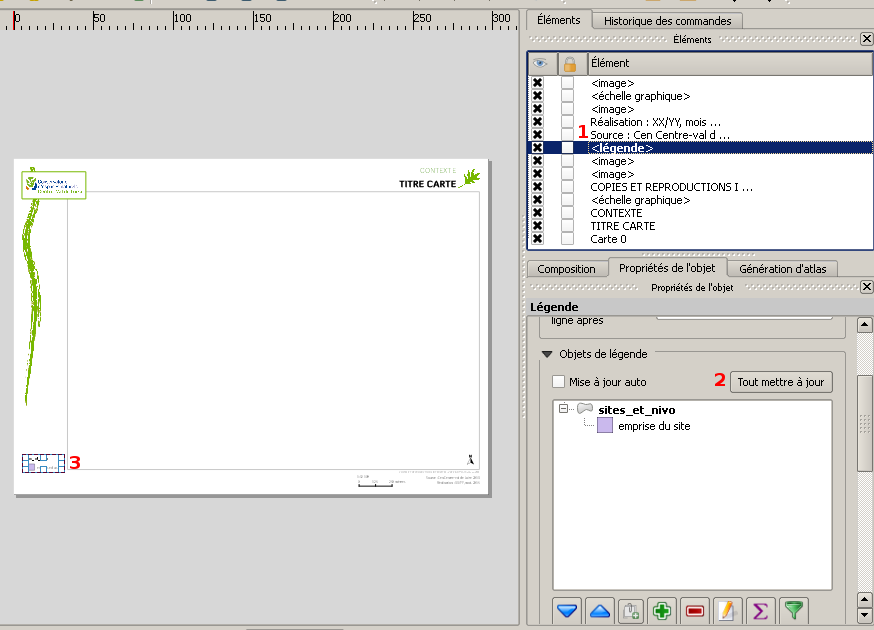

• par défaut, la légende semble non présente, en fait, il suffit d’en actualiser le contenu, mais comme l’objet est tout petit dans la mise en page (faute de contenu), le mieux est de passer par la liste des éléments et de sélectionner l’objet légende (1), il est alors possible dans les "propriétés de l’objet" d’aller cliquer sur le bouton "Tout mettre à jour" (2) et la légende apparaît (3),

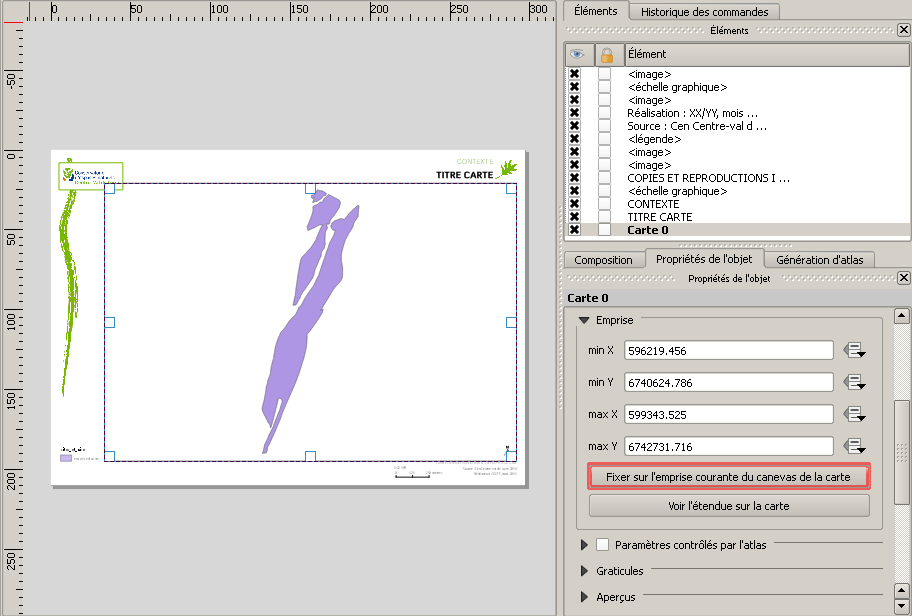

• enfin dernière opération initiale, actualiser la carte pour faire apparaître ce que vous avez mis en place comme données, pour cela sélectionnez l’objet "carte", puis dans les "propriétés de l’objet" cliquez sur "Fixe l’emprise courante du canevas de la carte".



Maintenant à vous de jouer pour finir de réaliser votre carte.

Cas particulier

Pour ceux pas comme les autres, veuillez utiliser les éléments suivants :

• travail en local sur ordinateur portable, veuillez utiliser le fichier suivant et le décompresser dans d :\sig\outils, par la suite il vous faudra remplacer le chemin S :\outil indiqué dans cet article par d :\outils,
• pour virtualbox linux et clients linux standard, veuillez décompresser le fichier compressé vous correspondant dans le home directory, par exemple pour Rolland, décompresser le fichier dans "/home/rolland" ce qui donnera un répertoire "/home/rolland/mep". Les fichiers disponibles :
  • Rolland,
  • Floriane,
  • virtualbox (ou clients linux standard) avec compte cpnrc.
